Δεδομένα σχεδίασης 15 ειδών GIF μηχανισμών σύσφιξης
1.Αυτοκεντρικό εξάρτημα
Ένα πράσινο διπλό έκκεντρο και δύο μπλε ολισθήσεις σφήνας κεντρίζουν το κίτρινο τεμάχιο εργασίας πλευρικά και διαμήκη.
2.Αυτοκεντρικό Εξάρτημα Δύο
Πορτοκαλί βίδες με αριστερό και δεξιό σπείρωμα μετακινούν το μπλοκ V για να κεντράρουν το κίτρινο τεμάχιο εργασίας τόσο πλευρικά όσο και κατά μήκος. Ο μπλε πείρος και η βίδα (στο κάτω μέρος της βάσης) χρησιμοποιούνται για τη ρύθμιση της κεντρικής θέσης του σφιγκτήρα στο διαμήκη κατεύθυνση.
3. Εξάρτημα που επικεντρώνεται στον εαυτό 3
Οι πορτοκαλί βίδες με το αριστερό και το δεξί σπειρώματα μετακινούν το μπλοκ V για να κεντράρουν το κίτρινο τεμάχιο εργασίας τόσο πλευρικά όσο και κατά μήκος. Το μπλε παξιμάδι και η κόκκινη βίδα στον πράσινο ολισθητήρα χρησιμοποιούνται για τη διαμήκη ρύθμιση της κεντρικής θέσης.
Για αυτήν την προσαρμογή, η τελευταία σκηνή του κινούμενου σχεδίου δείχνει πώς να μετακινήσετε ένα μπλοκ σχήματος V ενώ το άλλο μπλοκ σχήματος V διατηρείται ακίνητο.
4.Αυτοκεντρικό εξάρτημα τέσσερα
Ο ροζ εκκεντροφόρος μοχλός ελέγχει τη διαδικασία σύσφιξης και το κόκκινο ελατήριο διατηρεί την επαφή μεταξύ του έκκεντρου και του πυλώνα. Μπορεί επίσης να χρησιμοποιηθεί σε μήτρες για τη σφράγιση κομμένων τεμαχίων κατεργασίας (μαλακά μέταλλα).
5. Εξάρτημα αυτοκεντρισμού 5
Δύο συμμετρικά ακραία έκκεντρα κεντράρουν το κίτρινο τεμάχιο εργασίας κατά μήκος.
6.Αυτοκεντρικό εξάρτημα έξι
Δύο συμμετρικοί μοχλοί σε σχήμα V κεντράρουν το κίτρινο τεμάχιο εργασίας κατά μήκος.
7. Εξάρτημα αυτοκεντρισμού 7
Οι πράσινοι σύνδεσμοι του παραλληλόγραμμου μηχανισμού κεντράρουν το κίτρινο τεμάχιο εργασίας κατά μήκος.
8.Αυτοκεντρικό εξάρτημα οκτώ
Μπλοκ σχήματος V (το ένα σταθερό, το άλλο κινούμενο) κεντράρουν το κίτρινο τεμάχιο εργασίας κατά μήκος.
9.Συγκεντρωτικό εννέα
Το κίτρινο τεμάχιο εργασίας είναι κεντραρισμένο κατά μήκος όταν έρχεται σε επαφή και με τα δύο ροζ ζεύγη κυλίνδρων. Αυτή η σέγα χρησιμοποιείται για τη μηχανή κοπής μπαμπού. Το κόκκινο μαχαίρι είναι ακίνητο.
10.Αυτοκεντρικό εξάρτημα δέκα
Γυρίστε το πορτοκαλί και κίτρινο σετ γραναζιών για να σφίξετε το καφέ τεμάχιο εργασίας. Δύο γκρι μαξιλαράκια κεντράρουν το τεμάχιο εργασίας κατά τη διαμήκη κατεύθυνση του.
Συνθήκη κεντραρίσματος:
R 1 /R 3=R 2 /R 4 (τα μπλε και τα πράσινα γρανάζια έχουν ίση γωνιακή ταχύτητα)
Σχέση ακτίνας βήματος γραναζιού:
R 4 =R 1 συν R 2 συν R 3
Τα R1, R2, R3 και R4 είναι οι ακτίνες βήματος των πορτοκαλί, κίτρινων, μπλε και πράσινων γραναζιών, αντίστοιχα.
11.Sefl-centering fixtue έντεκα
Σύσφιξη πολλαπλών τεμαχίων. Οι μπλοκ V κεντρίζουν το κίτρινο τεμάχιο κατά μήκος, με ελατήρια συμπίεσης μεταξύ των μπλοκ V.
12.Αυτοκεντρικό εξάρτημα δώδεκα
Το τεμάχιο εργασίας (πορτοκαλί) συσφίγγεται (πορτοκαλί) με έναν υδραυλικό κύλινδρο μέσω μιας πράσινης σφήνας στο έμβολο, δύο ακίδων και δύο κίτρινων μοχλών. Το ροζ μπλοκ V κεντράρει το τεμάχιο εργασίας κατά μήκος του.

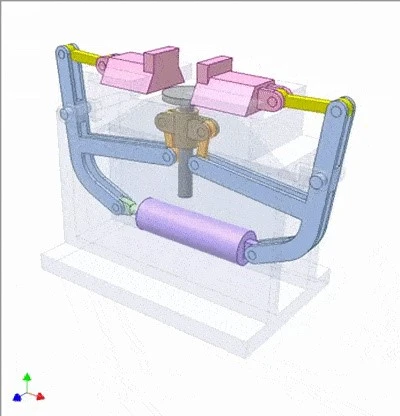

13.Αυτοκεντρικό εξάρτημα δεκατρία
Ο πλωτός κύλινδρος κινεί τις δύο ροζ σιαγόνες συγχρονισμένα. Ο μηχανισμός ολίσθησης-μανιβέλας του πορτοκαλί συνδέσμου δέχεται ελαφρά φορτία και εξασφαλίζει ίση μετατόπιση και των δύο σιαγόνων.
14.Αυτοκεντρικό εξάρτημα δεκατέσσερα
Αυτό το εξάρτημα χρησιμοποιείται για τη σύσφιξη του τεμαχίου εργασίας σταυρού, μπλουζάκι, αγκώνα (κίτρινο). Πολλές επιφάνειες μπορούν να συμπληρωθούν με ένα σύσφιξη. Γυρίστε τις πορτοκαλί βίδες αριστερά και δεξιά για να μετακινήσετε τον πράσινο ολισθητήρα, ο οποίος έχει μπλε σιαγόνες που περιστρέφονται στον ολισθητήρα.
15.Αυτοκεντρικό uncoiler δεκαπέντε
Γυρίστε την πορτοκαλί βίδα για να μετακινήσετε την κίτρινη ράβδο ακτινικά, έτσι ώστε το πηνίο να είναι κεντραρισμένο (στο γυαλί). Στη συνέχεια, το πηνίο περιστρέφεται για να ξετυλιχθεί και το τύμπανο του φρένου στο άκρο του ροζ άξονα χρησιμοποιείται για τη δημιουργία τάσης εκτύλιξης. Εδώ Ο μηχανισμός έλλειψης (κίτρινη ράβδος και μπλε πλήμνη, πράσινος σύνδεσμος) εφαρμόζεται για τη μετατροπή της γραμμικής κίνησης της μπλε πλήμνης στη γραμμική κίνηση της κίτρινης ράβδου. Χρησιμοποιείται μηχανισμός παραλληλόγραμμου για τη στήριξη των κίτρινων ράβδων. Αυτός ο αποσπώμενος είναι κατάλληλος για πηνία με μικρό πλάτος.
